一、适用范围
GFM共箱封闭母线是我公司与国内多家科研机构共同开发的新型母线通道。适用于交流50~60Hz,额定电压3.6~40.5kV,额定电流400~3150A的供配电系统。
二、结构特点及技术参数 The structure characteristic and technical references of the busbar
母线基本结构 The base structure of the busbar
结构特点
该系列母线槽具有优良的抗短路性能,由于具有铝(或弱磁钢板)外壳的保护,能够有效地减弱涡流或环流引起的结构发热,降低母线槽外壳温度,减小电能损耗,提高载流量,减轻电动力。
该系列母线槽结构先进,安装维修孔可任意设置于母线槽的上部或下部,对于大电流户内母线槽在壳体的两侧及下部设有通风百页窗,来加强散热,降低温升。
采用双重绝缘及壳体多点连接接地,使维护工作量明显减少,安全性能得到显著提高。
采用波纹管伸缩节,安装简单,可实现水平、垂直方向两个自由度的调节,不仅能满足不同温降及热胀冷缩引起的伸缩要求,还可以对由于基础沉降所引起的误差进行补偿,解决了传统滑板式伸缩装置的防护等级差,安装麻烦,运行不可靠的缺点。
为了解决变压器、发电机及配电柜运行时产生的震动对母线槽的负面影响,在其与母线槽连接处采用软连接或铜编织带,外壳之间加入橡胶垫来减少震动;对于母线槽本体,在系统中加装减震器,对瓷瓶和导电排实现弹性支持,较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。
母线槽的热传递主要靠热辐射,为了很好的利用热辐射,在母线槽外表面喷涂浅灰色油漆来减少对可见光的吸收;在母线槽内表面喷涂黑色油漆来加强内部热量对外壳的辐射,同时防止电晕。
为了避免冬天户外、户内温度变化产生的偶然凝露现象,在穿墙处设置穿墙套管,使户外与户内母线槽完全隔离;垂直安装时,法兰在内,水平安装时,法兰在外。
为了提高母线槽的允许运行温升,防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀,降低接触电阻,所有接头全部采用镀银处理,使其接头允许温升提高到65K,大大高于正常工作时温升。
为了使母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz),并使作用于母线上的电动力减少,合理地确定绝缘子间的跨距,选择绝缘子的型号、规格及强度等级。
为了对可拆接头进行温度监视,在变压器、发电机及配电柜与母线槽的连接出口处设置密封式观察窗,通过示温贴片或远红外线测温装置来直接测量温度,监视母线系统的运行情况。
为了方便用户,可以根据用户需要,在发电机出口处以及励磁变压器的一次侧装入电流互感器,方便用户检测电流。
主要技术参数
绝缘电阻:每一段母线槽单元绝缘电阻值应大于或等于1000MΩ(2500V兆欧表)。

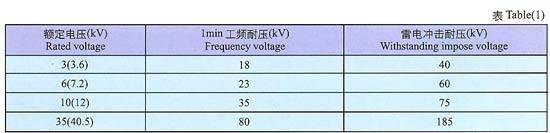

介电强度:每一段母线槽出厂前均经受1分钟工频耐压试验,工频耐压及雷电冲击耐压数值,见表(1)。
接地系统:符合IEC364-5-54对接地系统的要求。
防护等级:户内型:IP40;户外型:IP43。
负载性能:在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。

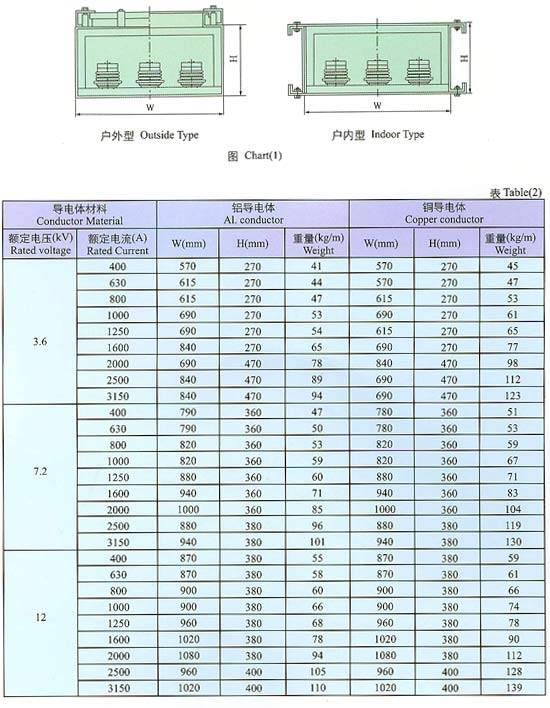

母线槽横截面外形尺寸及每米重量见图(1)及表(2)
