本文将会在CFW-3A高强封闭母线槽的特性、用途、规格上面做详细的说明与介绍,镇江市华阳机电制造有限公司作为是专业的CFW-3A高强封闭母线槽生产厂家,为您选购适合自己的产品做一定的指导是必要的。 要问CFW-3A高强封闭母线槽哪里好,当选镇江市华阳机电制造有限公司。
适用范围
CFW-3A 高强封闭母线专供交流三相四线,三相五线制、频率50v~60Hz,额定电压至660V,额定工作电流200~4000A的供配电系统传输电能之用。
1、结构特点
适合于大跨距安装
该系列母线槽体积小、结构紧凑,外壳采用成型机辊压成波纹形截面型材,大地提高了其载荷能力,使其具有非凡的支撑强度,可保证连接6m母线中心载重70kg,挠度不超过15mm,解决了大跨距场所安装无法支撑吊装的难题。
母线槽可在1m长度内设置2个插口,两面设置即可达4个,而不影响其支撑强度。
安装方便快捷
a、因其设计跨距大,所以安装支撑少,接头数量少,可大幅度提高安装速度。
b、采用对接式接头,连接时只需将连接铜排插入接头,再拧紧螺栓即可;
c、体积小、重量轻、方便安装。
散热性能好、适合大电流输送,过载能力强
a、波纹型盖板在散热时起到肋板的作用,增大了散热面积,热阻小,导热速度快,降低了铜排的温升。
b、接头采用双面搭接,使母线槽接头处铜排搭接面积增大了一倍,降低了接触电阻及接头的温升。
标准化程度高
所有电流等级的母线槽均采用统一的盖板,标准化程度高、互换能力强、变容接口方便。
2.主要技术参数
母线槽各项性能符合IEC439-2、GB7251.2-1997。
母线槽能在额定电流及110%的额定电压下长期正常工作。
母线槽外壳采用辊压型材组装,导电排采用经济电流密度,使其能承受较强的电动应力和热应力。根据表(1)的数据通过动热稳定试验,且试验后母线呈无可察觉的变形。
母线槽导电排包覆多层绝缘材料,能承受3750V的工频耐压,历时1min无击穿和闪络现象.
在周围空气温度为20±5℃,相对湿度为50~70%的常态下其每节绝缘电阻不低于20MΩ.

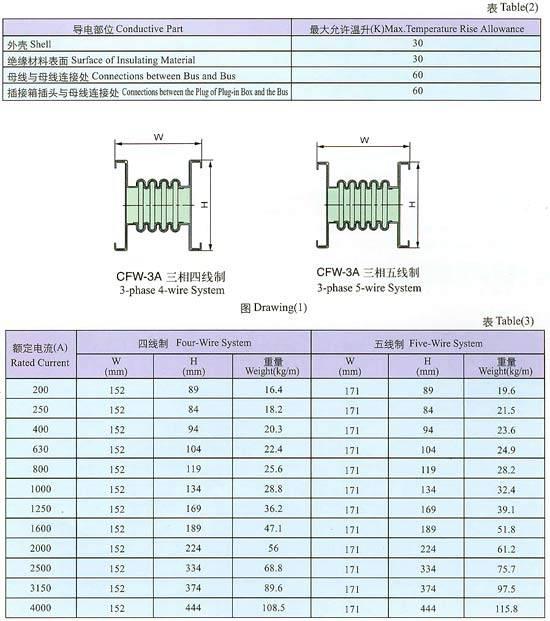

母线槽在长期通过额定电流时,其导电部位的温升不超过表(2)所列数值:
母线槽采用高强全封闭结构,防护等级可达IP40。
母线槽插接箱与母线槽的插拔次数不少于200次。
母线槽横截面外形尺寸及每米重量见图(1)及表(3)。
因CFW-3A高强封闭母线槽独特的设计风格、合理的结构型式,使其集空气型与密集型优点于一身,且在国内母线槽产品中独树一帜。因其显著优良的机械性能和电气性能,使其广泛应用于电力、石油、化工、交通、民航等现代化高层建筑、大型厂房、变电站、发电厂等供电场所中配电室、地下室、坚井段的敷设。
